Отзыв о замене вентиляторов в настольной системе: что узнал серверный администратор, делая это сам

Отзыв о замене вентиляторов в настольной системе: что узнал серверный администратор, делая это сам

У меня был один настольный компьютер, который использовался как вспомогательный сервер. Проблема заключалась в шуме вентиляторов. Я довольно чувствителен к шуму, и этот звук давал мне стресс, будто он всё время висит в ушах.

Однажды в интернете я увидел ARCTIC P12 5-pack по цене около 15 долларов со скидкой и сразу же купил. Ранее в системе были ABKO bundled fans, которые, как и ожидалось от дешёвых комплектных вентиляторов, были очень шумными, особенно из-за резкого звука в высоких частотах.

После замены на P12 первое впечатление было таким:

• При базовой частоте шум почти не слышен
• При сильном вращении появляется запах воздуха, как при включении обычного вентиляторного блока
• При регулировке скорости через PWM можно достичь почти бесшумного уровня

Эта статья основана на этом опыте и предназначена для тех, кто использует настольный компьютер как сервер: как оценивать вентиляторы и как их заменить.

1. Почему я решил заменить вентиляторы: ограничения комплектных вентиляторов

В комплекте были ABKO bundled fans. Функционально они работали, но для 24‑часовой работы в режиме сервера было много проблем.

• При низкой частоте шум всегда слышен
• Необязательный RGB создаёт отвлекающую атмосферу
• При нагрузке RPM повышается, и слышен машинный звук «кккк»

Комплектные вентиляторы обычно являются экономичными компонентами, поэтому в плане долговечности, шума и качества подшипников ожиданий почти нет. В итоге я решил заменить все вентиляторы.

2. Размер вентиляторов: 120 mm и 140 mm

Перед покупкой важно проверить размер (размерность).

Большинство корпусов рассчитаны на:

• 120 mm (12 cm)
• 140 mm (14 cm)

Эти два размера являются стандартными. Однако не все места поддерживают оба размера.

Перед заказом обязательно проверьте:

• Поддерживаемый размер для передней/верхней/задней установки
• Расположение винтов – только 120 mm или совместимые 120/140 mm

Если размер не совпадает, вентилятор просто не поместится, поэтому первый контрольный пункт – размер.

3. Способ подключения питания вентиляторов: напрямую к PSU или к разъёму материнской платы

После установки важно решить, где подключать. Существует два основных способа.

3‑1. Прямое подключение к PSU (Molex и т.д.)

• Подключив кабель, вентилятор сразу работает
• Регулировка скорости (RPM) невозможна → всегда максимальная скорость
• Дешёвые RGB‑вентиляторы и комплектные вентиляторы часто используют этот способ
• Для серверов, работающих долго, не рекомендуется (высокий шум и плохая долговечность)

3‑2. Подключение к разъёму FAN материнской платы (PWM/DC управление)

• Разъёмы типа CPU_FAN, CHA_FAN, SYS_FAN, FAN1, FAN2
• С помощью BIOS или утилиты fancontrol можно тонко регулировать RPM
• Можно задать кривую, которая автоматически меняет скорость в зависимости от температуры
• Для тихих серверов/настольных ПК это необходимый элемент

В этой замене все вентиляторы подключены к разъёмам материнской платы (или к хабу), чтобы можно было настроить баланс между шумом и температурой.

4. Если это сервер, RGB можно смело отказаться

В современных корпусах вентиляторы обычно поставляются с RGB. Но для серверного использования RGB почти бессмыслен.

• Свет раздражает
• Потребляет дополнительную мощность
• В основном только повышает цену

С точки зрения сервера вентилятор должен:

«Работать тихо, долго и надёжно»

Поэтому я выбрал ARCTIC P12 без RGB.

• 5‑комплект за ~15 долларов
• Поддержка PWM
• Очень хорошее соотношение объёма воздуха и шума

Цена и качество оказались отличными, и вентилятор прошёл проверку по критерию «можно ли выносить шум».

5. Конфигурация разъёмов FAN материнской платы и хаба

Материнская плата обычно имеет 2‑3 разъёма SYS/CHA FAN. Но если нужно подключить более 5 вентиляторов, их просто не хватает.

В таком случае можно использовать:

• Fan hub или
• Y‑кабель (распределитель)

Таким образом несколько вентиляторов можно объединить в один разъём.

Фактическая конфигурация выглядела так:

• FANS2 → 3 вентилятора для фронтальной всасывающей группы
• FANS1 → 2 вентилятора для верхней вытяжной группы

То есть вентиляторы группируются по роли.

• Фронтальная группа: внутренний холодный воздух
• Верхняя группа: выброс горячего воздуха

Группировка позволяет:

• При необходимости снизить шум, можно по отдельности уменьшить скорость фронтальной/вытяжной группы
• Применять разные кривые для каждой группы, что упрощает настройку

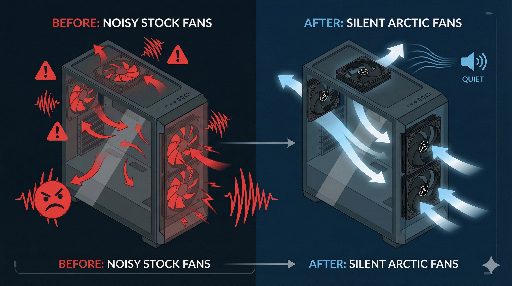

6. Самый важный момент при установке вентиляторов: направление (внутрь/наружу)

Самая частая ошибка – неправильное направление.

Базовое правило

• Тот край, который выглядит гладким и красивым → сторона, которая втягивает воздух (внутрь, IN)
• Тот край, где виден стержень (петля) → сторона, которая выталкивает воздух (наружу, OUT)

Если вспомнить обычный вентилятор, это легко понять.

• Снаружи выходит воздух
• Сзади находится мотор и стержень

Вентилятор работает так же. С точки зрения корпуса:

• Фронтальные вентиляторы → должны втягивать воздух внутрь (IN)
• Задние/верхние вентиляторы → должны вытягивать воздух наружу (OUT)

Если случайно установить фронтальный вентилятор как вытяжку и верхний как всасывающий, вентиляторы будут тянуть и толкать друг друга, создавая тurbulence и шум.

7. Соотношение всасывания и вытяжки: примерно 3:2 – «слабый положительный давление»

Чем больше вентиляторов, тем лучше, но важнее количество, а не только число.

В обычных настольных/серверных корпусах оптимальная конфигурация такова:

• Фронтальные: втягивание (IN)
• Задние/верхние: вытяжка (OUT)
• Количество: втягивание чуть больше вытяжки (примерно 3:2)

Такой баланс создаёт слабое положительное давление внутри корпуса, уменьшая попадание пыли и обеспечивая естественный поток воздуха от переда к задней части.

Сначала я установил больше вытяжек, но вентиляторы начали создавать шум и повышать RPM. Увеличив всасывающие вентиляторы и уменьшив вытяжки, шум стал более мягким.

8. Реальные изменения шума и настройка кривой вентиляторов

После замены на ARCTIC P12 я заметил значительные улучшения.

• В режиме простоя / при лёгких задачах При низкой скорости вентиляторы работают почти бесшумно. Даже ночью в комнате не слышен.
• При нагрузке (компиляция, inference и т.д.) При агрессивной настройке кривой слышен звук, похожий на сильный вентилятор, но это просто шум воздуха, а не металлический шум.

Краткие советы по настройке:

• В диапазоне 40–60 % PWM – «обычный режим»
• В этом диапазоне балансируйте температуру и шум
• Максимальный RPM используйте только при высокой температуре

Таким образом, в обычных условиях вы не замечаете работу вентиляторов, а при нагрузке они слегка повышают шум, но это «просто работа».

9. Итоги: это не сложно, но стоит сделать

Сначала замена вентиляторов кажется громоздкой, но на деле это не так сложно. Если вы не путаетесь в направлении, процесс быстрый и простой.

Кратко:

1. Проверьте размер вентиляторов (120 mm/140 mm)
2. Убедитесь, что можно подключить к разъёму FAN материнской платы
3. Правильно установите направление всасывания/вытяжки
4. Соберите соотношение всасывания > вытяжки (≈3:2)
5. Настройте PWM через BIOS/утилиту
6. Покупка 5‑комплекта ARCTIC P12 за ~15 $
7. Для больших GPU/CPU‑кулеров рекомендуется установить драйверы Fan‑Ratchet

После замены 5 ABKO на 5 ARCTIC P12 мой вспомогательный сервер стал тихим и надёжным. Если вы сомневаетесь, попробуйте сделать это – это полезный опыт, который поможет при будущих обновлениях.
